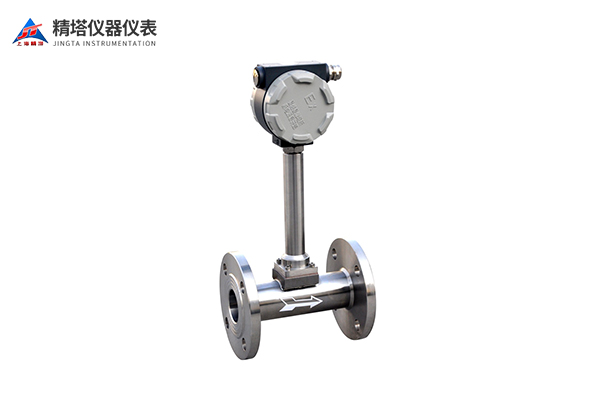

304法兰分体涡街流量计

304法兰分体涡街流量计作为一种可靠、精确的液体流量测量设备，具有可靠性高、精度准确等特点，在各个工业领域具有重要应用价值。

一、产品原理

304法兰分体涡街流量计利用涡街效应原理来实现流量测量。当液体流经涡街流量计的测量管道时，涡街产生的涡旋会引起压力脉动现象。通过测量压力脉动的频率和振幅，可以准确计算出液体的流量。

产品特点：

• 无可动部件，长期稳定，结构简单便于安装和维护;

• 传感器输出为脉冲频率，其频率与被测流体的实际流量呈线性，零点无漂移，性能十分稳定，结构形式多样，有管道式、插入式流量传感器形式;

• 精度较高，通常液体的测量精度为±1.0%;气体的测量精度为±1.5%;

• 测量量程范围宽，在雷诺数为2×104 ～7×106范围内，可达1:20;

• 压损小(约为孔板流量计的1/4～1/2)，属于节能流量仪表;

• 安装方式灵活，根据现场工艺管道不通，可水平，垂直和不同角度倾斜安装;

• 采用消扰电路和抗震动传感头，具有一定抗环境振动性能;

• 采用超低功耗单片微机技术，1节3V10AH锂电池可使用5年以上;

• 由软件对仪表系数非线性进行修正，提高测量精度;

• 采用EPROM对累积流量进行掉电保护，保护时间大于10年;

产品参数：

二、结构特点

304法兰分体涡街流量计由测量管道、传感器、转换器和显示器等组成。其中，测量管道通常采用304不锈钢材质，具有良好的耐腐蚀性和耐高温性能。传感器可以实时检测压力脉动信号，并将信号传输给转换器进行处理和计算。显示器可以显示实时的流量数值和其他相关信息。

该流量计的特点包括：

1. 高精度：304法兰分体涡街流量计具有较高的测量精度，能够实现准确的流量监测和控制。

2. 宽流量范围：该流量计适用于较大的流量范围，从小流量到大流量均可进行准确测量。

3. 抗干扰性强：该流量计对液体中的颗粒、气泡等杂质具有较强的抗干扰能力，能够保持稳定的测量精度。

4. 快速响应：304法兰分体涡街流量计对液体流速变化的响应速度快，能够实时监测和反馈流量变化。

5. 维护方便：该流量计结构简单，维护和清洁方便，减少了使用成本和维护成本。

三、产品优势

1. 应用广泛：304法兰分体涡街流量计适用于各种液体介质的流量测量，包括水、油、化工液体等。

2. 工业应用：常见的应用包括石油化工、水处理、制药、食品加工等领域的流量监测和控制。

3. 环保领域：该流量计在环保领域中具有重要应用，可用于污水处理、废水排放等过程中的流量测量和监控。

4. 能源管理：通过准确测量液体流量，可以有效管理和节约能源资源，提高生产效率和节能减排。

四、选型注意事项

在选择304法兰分体涡街流量计时，需要考虑以下因素：

1. 流量范围：根据实际需求选择合适的流量范围，确保流量计在正常工作范围内。

2. 材质选择：根据液体介质的特性选择合适的材质，如316不锈钢等，以防止腐蚀和磨损。

3. 精度要求：考虑流量测量的精度要求，选择符合实际需要的精度等级的流量计。

4. 温度压力：考虑工作环境的温度和压力范围，选择具有良好耐高温和耐高压能力的流量计。

5. 信号输出：根据系统集成需求，选择具有合适信号输出接口的流量计，如模拟信号或数字通讯接口等。
