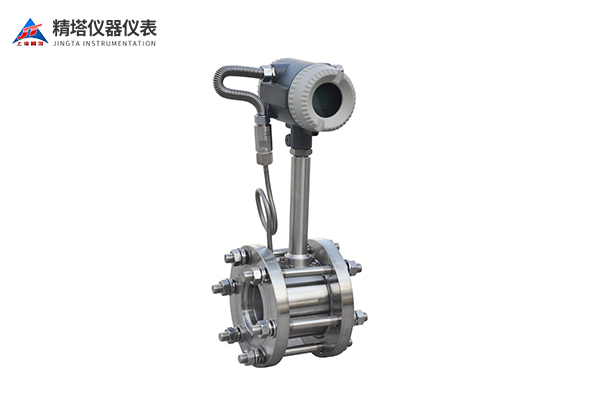

一体式温压涡街流量计

一体式温压涡街流量计是一种集温度和压力测量功能于一体的流量计，具有广泛的应用领域和重要的工业意义。

一、工作原理

一体式温压涡街流量计利用涡街效应原理进行流量测量，并结合温度和压力传感器实现对流体温度和压力的同时监测。当流体通过流量计时，涡街产生的涡旋引起压力脉动，温度和压力传感器可以实时检测流体的温度和压力变化，通过综合分析这些数据，可以准确计算出流体的流量、温度和压力等参数。

产品特点：

• 无可动部件，长期稳定，结构简单便于安装和维护;

• 传感器输出为脉冲频率，其频率与被测流体的实际流量呈线性，零点无漂移，性能十分稳定，结构形式多样，有管道式、插入式流量传感器形式;

• 精度较高，通常液体的测量精度为±1.0%;气体的测量精度为±1.5%;

• 测量量程范围宽，在雷诺数为2×104 ～7×106范围内，可达1:20;

• 压损小(约为孔板流量计的1/4～1/2)，属于节能流量仪表;

• 安装方式灵活，根据现场工艺管道不通，可水平，垂直和不同角度倾斜安装;

• 采用消扰电路和抗震动传感头，具有一定抗环境振动性能;

• 采用超低功耗单片微机技术，1节3V10AH锂电池可使用5年以上;

• 由软件对仪表系数非线性进行修正，提高测量精度;

• 采用EPROM对累积流量进行掉电保护，保护时间大于10年;

产品参数：

二、结构特点

一体式温压涡街流量计整合了涡街流量计、温度传感器和压力传感器，通常包括测量管道、传感器、转换器和显示器等部分。其特点包括：

1. 综合测量：能够同时测量流体的流量、温度和压力，实现多参数监测。

2. 高精度：具有较高的测量精度，能够准确反映流体的实际情况。

3. 多种输出：可提供流量、温度和压力等多种信号输出接口，方便系统集成。

4. 稳定性强：对流体中的杂质、气泡等具有较强的抗干扰能力，保持稳定的测量精度。

5. 维护方便：结构简单，维护和清洁方便，降低了使用成本和维护成本。

三、产品优势

一体式温压涡街流量计具有以下优势和应用领域：

1. 工业应用：广泛应用于石油化工、水处理、制药、食品加工等领域的流体监测和控制。

2. 能源管理：通过准确测量流体流量、温度和压力等参数，实现对能源的有效管理和节约。

3. 环保领域：在污水处理、废水排放等环境中，可以实现对流体参数的准确监测和控制，有助于环境保护和资源利用。

4. 工艺优化：能够帮助企业实现流程优化和生产效率提升，降低生产成本，提高产品质量。

四、选型注意事项

在选择一体式温压涡街流量计时，需要考虑以下因素：

1. 流量范围：根据实际需求选择合适的流量范围，确保流量计在正常工作范围内。

2. 材质选择：根据流体介质的特性选择合适的材质，以防止腐蚀和磨损。

3. 精度要求：考虑流量、温度、压力等参数的测量精度要求，选择符合实际需要的流量计型号。

4. 温度压力：考虑工作环境的温度和压力范围，选择具有良好耐高温和耐高压能力的流量计。

5. 信号输出：根据系统集成需求，选择具有合适信号输出接口的流量计，如模拟信号或数字通讯接口等。
