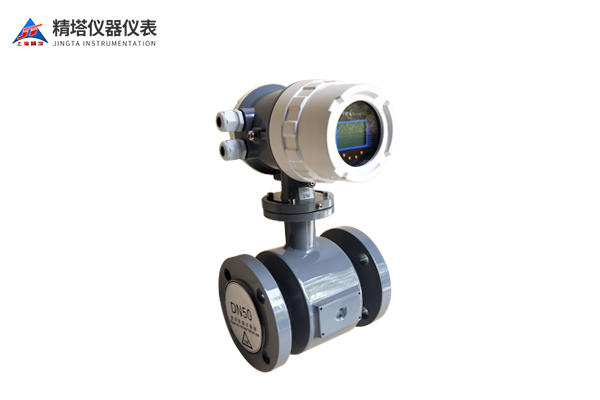

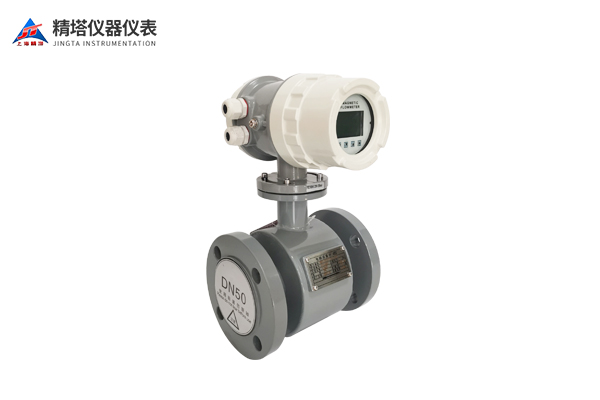

DN50一体式电磁流量计

一体式电磁流量计是一种集成了传感器和转换器功能于一体的流量测量设备，具有简单方便安装、占用空间小、操作维护便捷等特点。该类型的电磁流量计广泛应用于工业领域的流体测量和控制，为流程监测和自动化控制提供了可靠的技术支持。

JT系列电磁流量计广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理，水利建设，河流疏浚等领域的流量计量。

工作原理：

一体式电磁流量计将传感器和转换器集成在一个外壳内，形成一个整体结构，减少了安装过程中的连接件和管道长度，使得安装更加简便快捷。传感器部分采用电磁感应原理来测量流体的流速，通过传感器内部的电极对流体进行测量，并将信号传输至集成的转换器进行处理，最终输出标准的电信号进行监测和控制。

电磁流量计的工作原理基于法拉第电磁感应定律，如图一。

当一个导体在磁场场内运动时，在与磁场方向、运动方向相互垂直方向的导体两端，会产生感应电动势(E)，此感应电势由两个测量电极检出，数值大小与流速和磁场的磁感应强度大小成正比，其值为：E=B.V.D.K。

公式中：

K-与磁场分布及轴向长度有关的系数 B-磁感应强度

V-导电液体平均流速 D-电极间距(测量管内直径)

应用领域：

一体式电磁流量计广泛应用于化工、冶金、石油、水处理、食品加工等行业的流体测量和控制领域。由于其安装简便、操作方便的特点，常被用于需要频繁更换测量点或对安装空间要求较高的场合，为工业生产提供了高效、稳定的流量监测解决方案。

产品特点：

• 测量不受流体密度、粘度、温度、压力和电率变化的影响;

• 测量管内无阻流部件，无压损，直管段要求低，对浆液测量有独特的适应性。

• 公称通径DN6-DN3000覆盖范围宽，衬里和电极有多种选择，能适用多种测量介质，具有良好的耐腐蚀性和耐磨损性;

• 转换器采用可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗小;

• 转换器采用32位嵌入式微处理器，全数字处理，运算速度快，抗干扰能力强，测量可靠，精确度高，流量测量范围度可达1500：1，可以根据用户实际需要在线修改量程;

• 高清晰度背光LCD显示，中英文菜单操作可选，使用方便，操作简单，易学易懂;

• 具有RS485-MODBUS、RS232、Hart和Profibus等数字通讯信号输出(选配);

• 具有电导率测量功能，可以判别传感器是否空管，具有自检与自诊断功能;

• 采用SMD器件和表面安装(SMT)技术，电路可靠性高;

• 红外手操器操作，115KHZ通讯速率，远距离非接触操作转换器所有功能(选配);

• 内部有三个计量器可分别显示正向累积量反向累积量及差值积算量，内部设有掉电时钟，可记录掉电时间(选配);

• 可用于相应的防爆场合;

技术参数：

产品优势：

1. 一体化设计：集成传感器和转换器于一体，简化了安装过程，节省空间，降低了安装成本。

2. 安装便捷：由于整体结构设计，安装过程简单快捷，适用于需要频繁更换测量点的场合。

3. 操作维护方便：一体式设计减少了连接件，降低了泄漏风险，减少了维护工作量。

4. 高精度：一体式电磁流量计具有较高的测量精度，能够稳定准确地测量各种液体的流量。

一体式电磁流量计作为一种集成化设计的流量测量设备，在工业领域具有重要的应用意义。其简便的安装方式、便捷的操作维护以及高精度的测量性能，使其成为工业生产中不可或缺的重要工具，为流体流量的监测和控制提供了可靠保障。
